Krajnje glodalo s radijusom kuta s 4 žlijeba

Izložbe u središtu pažnje

Opis

U području moderne proizvodnje učinkoviti rezni alati vrlo su važni za kvalitetu i učinkovitost obrade. Ovo čeono glodalo s polumjerom kuta s 4 utora naširoko se koristi u raznim područjima zbog materijala od cementnog karbida, radijusa ugla i posebnog premaza. To je učinkovit rezni alat za strojnu obradu, s posebnim dizajnom utora, koji može osigurati glađu površinu tijekom strojne obrade i smanjiti vrijeme potrebno za strojnu obradu. Osim toga, ima četiri rezna ruba s pravilnom duljinom utora, koji mogu učinkovito obraditi radijus ugla na dnu ramena za glodanje i poboljšati brzinu posmaka, produžujući tako vijek trajanja alata i poboljšavajući produktivnost.



Značajke

1. Dizajn utora: ovo čeono glodalo s radijusom kuta s 4 utora ima četiri utora, čime se može postići glatkija površina tijekom strojne obrade. U isto vrijeme, postojanje utora također može smanjiti vrijeme obrade i poboljšati učinkovitost proizvodnje.



2. Dizajn polumjera kuta: Dizajn polumjera kuta omogućuje krajnjem glodalu postizanje veće točnosti. Osobito kada se radi o zahtjevnim materijalima kao što su nehrđajući čelik, kaljeni čelik i druge legure, može pružiti precizniji učinak rezanja.



3. Specijalni DLC premaz: Čelno glodalo je presvučeno posebnim DLC premazom koji ima višestruke prednosti. Prvo, DLC premaz može učinkovito spriječiti koroziju i zaštititi alate za rezanje od vanjskog okruženja. Drugo, DLC premaz također može produžiti životni vijek alata i smanjiti rizik od trošenja i oštećenja.



4. Odabir više veličina: nudi izbor metričkih i britanskih veličina kako bi se zadovoljile različite potrebe obrade. Ovaj odabir više veličina čini alat fleksibilnijim i svestranijim.



Primjena



• Proizvodnja metala: U području proizvodnje metala, posebno kada se radi s nehrđajućim čelikom, kaljenim čelikom i drugim materijalima, ovo čeono glodalo s radijusnim uglovima s 4 žljeba može pružiti visoko precizna i učinkovita rješenja za obradu.

• Područje zrakoplovstva: Ove industrije zahtijevaju iznimno visoku preciznost i kvalitetu dijelova, a obradak proizveden ovim glodalom ima jedinstvene specifikacije i visoku preciznost, što može ispuniti te zahtjeve.

• Radionica za strojnu obradu: može zadovoljiti potrebe različitih materijala i zadataka strojne obrade, te može pružiti točan učinak rezanja za proizvodnju mehaničkih dijelova.





Tvornica





Opis proizvoda





55HRC Raduius čeono glodalo od cementnog karbida s 4 žljeba i premazom





SPECIFIKACIJA	R	d1	L1	D	L
D4*12*D4*50L	R0.1-R0.5/R1	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	R0.1-R0.5/R1	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	R0.1-R0.5/R1	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	R0.1-R0.5/R1	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	R0.1-R0.5/R1	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	R0.1-R0.5/R1	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	R0.1-R0.5/R1	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	R0.1-R0.5/R1	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	R0.1-R0.5/R1	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	R0.1-R0.5/R1	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	R0.1-R0.5/R1	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	R0.1-R0.5/R1	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	R0.1-R0.5/R1	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	R0.1-R0.5/R1	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	R0.1-R0.5/R1	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	R0.1-R0.5/R1	12 mm	45 mm	12 mm	100 mm



Tolerancije
Promjer žljebova	Tolerancija promjera žljeba	Tolerancija promjera drške
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045

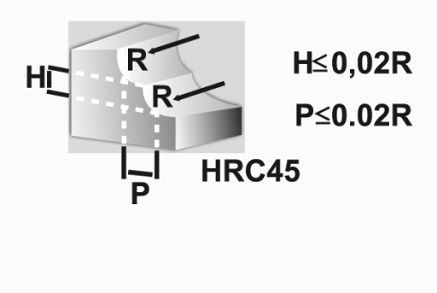

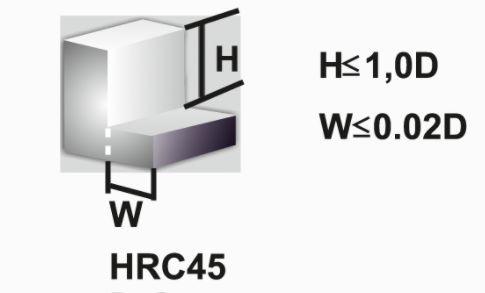

Primjena
Ugljični čelik Legura čelika	Prethodno očvrsnuti čelik	Visoko otvrdnuto				Ne hrđajući Čelik	Slitina bakra	Aluminijska legura
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Preporučeni parametri



Materijal	Ugljični čelik, legirani čelik, S45C, FC, FCD, SCM, S50C, SKS...		Legirani čelik, alatni čelik SCR, SNCM, SKD11, SKD61.NAK80		Tvrdi čelik, SKD11
Tvrdoća	HRC30		HRC50		HRC60
Promjer	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Popis sirovina



Razred	ISO kod	Kemijski sastav (%)		Veličina zrna (um)	Fizičko mehanička svojstva (veća ili jednaka)			Premazivanje
		Zahod	Co		Gustoća (g/cm3)	Tvrdoća (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO CRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (PLAVI)

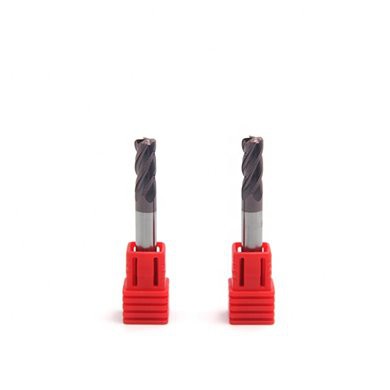

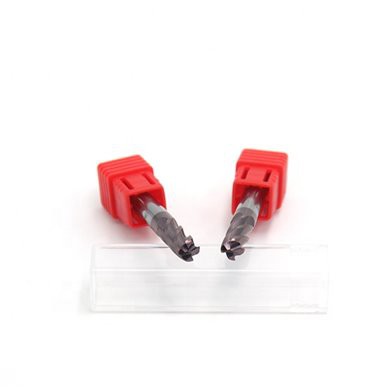

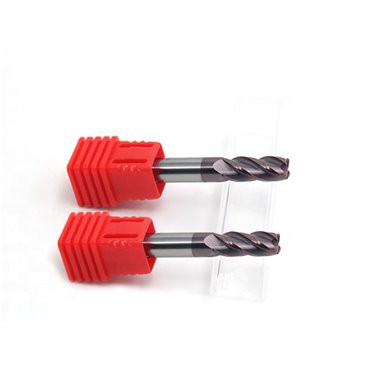

Detaljne fotografije





Glodalo s radijusom ugla s 4 utora	Rezač od tvrdog metala s 4 utora radijusa ugla	Glodalo od tvrdog metala s 4 utora radijusa ugla





Naše prednosti



1. Nakon što dobijemo vaš upit, odgovorit ćemo vam u roku od 12 sati

2. Slobodno me nazovite bilo kada

3. Narudžba uzorka je dobrodošla

4. Dobrodošli u posjet našoj tvornici, mi ćemo vas pokupiti

5. Slobodno nas pitajte za cjenik





Ambalaža





Pitanja



P1: Tvrtka ili tvornica:

A1: Mi smo profesionalna tvornica karbidnih alata više od 10 godina. najbolja proizvodnja alata od volfram karbida je u Kini.



P2: Koji je vaš MOQ?

A2: Pozdravljamo vašu narudžbu uzorka za testiranje naše kvalitete, vjerujemo da ćete uvidjeti da smo mi pravi dobavljač kojeg tražite. tako da nema MOQ.



P3: Mogu li dobiti vaš katalog?

A3: Da, naravno. možemo vam poslati e-poštom.



P4: Koliko dugo mogu dobiti narudžbu

A4: Uzorak narudžbe 1-5 dana. veliku narudžbu treba provjeriti, obično 15-25 dana.



P5: Možete li napraviti robu prema našim crtežima?

A5: Da, u redu je, imamo odjel za profesionalno oblikovanje.
