Krajnje glodalo mikro promjera s 2 žljebova

Kada je riječ o poslovima rezanja, pravi alat može značajno utjecati na rezultate vašeg rada. Ako tražite alat za rezanje koji pruža preciznost i točnost, ne tražite dalje od ovog glodala mikro promjera s kuglastim vrhom i 2 žljeba! Bez obzira obrađujete li aluminij, čelik, mesing ili druge materijale, s time se može nositi s lakoćom. Visokokvalitetni karbidni materijal korišten u ovom čeonom glodalu omogućuje mu da izdrži visoku temperaturu i naprezanje i postigne izuzetno visoku otpornost na trošenje i rezne performanse, tako da može smanjiti poteškoće u obradi i poboljšati učinkovitost obrade. Prikladan je za razna mikroprocesna polja sa složenim oblicima i zahtjevima visoke preciznosti, kao što su mikro-strojna obrada, obrada elektroničkih dijelova, obrada optičkih uređaja, itd. Zbog svoje robusnosti i visoke točnosti položaja, pogreške i gubici uzrokovani nepravilnim radom ili rupe u opremi mogu se smanjiti. Uzbuđen? Kontaktirajte nas odmah za detaljnije informacije!



Ključne značajke i prednosti:

1. Dizajn mikropromjera

Dostupno u promjerima u rasponu od 0,1 mm do 2 mm, ovo glodalo idealno je za delikatne i složene operacije strojne obrade koje zahtijevaju visoku preciznost. Bilo da obrađuje male dijelove ili složene komponente, može postići iznimno niske tolerancije i glatku završnu obradu površine.



2. Dizajn s dvije oštrice

Ovo čeono glodalo ima dizajn s dvije oštrice za vrhunsku izvedbu rezanja i odvod strugotine, dizajniran za sprječavanje nakupljanja strugotine i produljenje vijeka trajanja alata. Veliki broj žljebova smanjuje vibracije i povećava stabilnost za glatkije, veće brzine rezanja.



3. Dizajn kraja lopte

Dizajn kuglastog vrha ovog čeonog glodala doprinosi njegovoj svestranosti i preciznosti. Zaobljeni vrh omogućuje glatkije rezanje i smanjuje tragove alata na izratku. U isto vrijeme, kuglasti vrh također omogućuje alatu da uđe u duboke i uske prostore, proširujući raspon mogućih primjena rezanja.



4. Prikladno za razne materijale

Ovaj2 žljebovi loptasti nos mikro promjer endmillmože osigurati tvrdoću od 60HRC, tako da je pogodan za različite tvrdoće i teške metalne materijale, uključujući čelik, željezo, bakar, aluminij, karbid, itd.





Izložbe u središtu pažnje





Tvornica

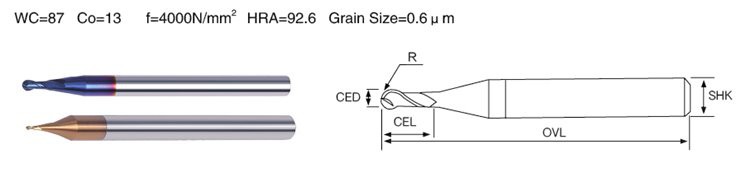

Opis proizvoda



60HRC glodalo s mikro kuglastim vrhom i 2 žljeba za tvrdi čelik





SPECIFIKACIJA	d1	L1	D	L
D1*3*D4*50L	1 mm	3 mm	4 mm	50 mm
D1.5*4.5*D4*50L	1,5 mm	4,5 mm	4 mm	50 mm
D2*6*D4*50L	2 mm	6 mm	4 mm	50 mm
D2.5*7.5*D4*50L	2,5 mm	7,5 mm	4 mm	50 mm
D3*9*D4*50L	3 mm	9 mm	4 mm	50 mm
D3.5*10*D4*50L	3,5 mm	10 mm	4 mm	50 mm
D4*12*D4*50L	4 mm	12 mm	4 mm	50 mm
D4*16*D4*75L	4 mm	16 mm	4 mm	75 mm
D4*20*D4*100L	4 mm	20 mm	4 mm	100 mm
D5*15*D5*50L	5 mm	15 mm	5 mm	50 mm
D5*20*D5*75L	5 mm	20 mm	5 mm	75 mm
D5*25*D5*100L	5 mm	25 mm	5 mm	100 mm
D6*18*D6*50L	6 mm	18 mm	6 mm	50 mm
D6*24*D6*75L	6 mm	24 mm	6 mm	75 mm
D6*30*D6*100L	6 mm	30 mm	6 mm	100 mm
D8*24*D8*60L	8 mm	24 mm	8 mm	60 mm
D8*30*D8*75L	8 mm	30 mm	8 mm	75 mm
D8*35*D8*100L	8 mm	35 mm	8 mm	100 mm
D10*30*D10*75L	10 mm	30 mm	10 mm	75 mm
D10*45*D10*100L	10 mm	45 mm	10 mm	100 mm
D12*35*D12*75L	12 mm	35 mm	12 mm	75 mm
D12*45*D12*100L	12 mm	45 mm	12 mm	100 mm
D14*45*D14*100L	14 mm	45 mm	14 mm	100 mm
D16*45*D16*100L	16 mm	45 mm	16 mm	100 mm
D18*45*D18*100L	18 mm	45 mm	18 mm	100 mm
D20*45*D20*100L	20 mm	45 mm	20 mm	100 mm
D6*45*D6*150L	6 mm	45 mm	6 mm	150 mm
D8*50*D8*150L	8 mm	50 mm	8 mm	150 mm
D10*60*D10*150L	10 mm	60 mm	10 mm	150 mm
D12*60*D12*150L	12 mm	60 mm	12 mm	150 mm
D14*70*D14*150L	14 mm	70 mm	14 mm	150 mm
D16*75*D16*150L	16 mm	75 mm	16 mm	150 mm
D18*75*D18*150L	18 mm	75 mm	18 mm	150 mm
D20*75*D20*150L	20 mm	75 mm	20 mm	150 mm



Tolerancije
Promjer žljebova	Tolerancija promjera žljeba	Tolerancija promjera drške
Φ1.0-Φ2.9	0--0.02	H6
Φ3-Φ6	-0.01--0.03
Φ6-Φ10	-0.01--0.035
Φ10.0-Φ18.0	-0.01--0.04
Φ18.0-Φ20.0	-0.015--0.045



Primjena
Ugljični čelik Legura čelika	Prethodno očvrsnuti čelik	Visoko otvrdnuto				Ne hrđajući Čelik	Slitina bakra	Aluminijska legura
	45HRC	50HRC	55HRC	60HRC	65HRC
○	○	√	√			○	○	○



Preporučeni parametri



Materijal	Ugljični čelik, legirani čelik, S45C, FC, FCD, SCM, S50C, SKS...		Legirani čelik, alatni čelik SCR, SNCM, SKD11, SKD61.NAK80		Tvrdi čelik, SKD11
Tvrdoća	HRC30		HRC50		HRC60
Promjer	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)	Brzina rezanja (VC) (mm-1)	Posmak (F) (mm-min)
1 mm	22000	400	18000	200	9000	140
1,5 mm	12000	500	11000	280	5200	150
2 mm	10000	550	10000	280	4600	170
3 mm	9000	600	5500	310	3500	220
4 mm	6000	750	5000	400	2200	220
5 mm	4800	800	4000	400	1700	240
6 mm	4500	820	3800	420	1600	300
8 mm	3500	820	2800	420	1000	300
10 mm	3000	820	1800	420	900	300
12 mm	2000	820	1600	350	800	300
16 mm	1500	650	1000	300	500	150
20 mm	1200	650	900	300	400	150





Popis sirovina



Razred	ISO kod	Kemijski sastav (%)		Veličina zrna (um)	Fizičko mehanička svojstva (veća ili jednaka)			Premazivanje
		Zahod	Co		Gustoća (g/cm3)	Tvrdoća (HRA)	TRS (N/mm2)
YG10X (50HRC)	K30-K40	89	10	0.8	14.43	91.5	2500	TISIN
UF12U (55HRC)	K40	87	12	0.6	14.15	92.3	3900	TISIN
AF501(60HRC)	K05-K10	89	10	0.4	14.1	92.8	3600	NANO CRNA
AF308(65HRC)	K05-K10	91	8	0.3	14	93.8	3800	NANO (PLAVI)

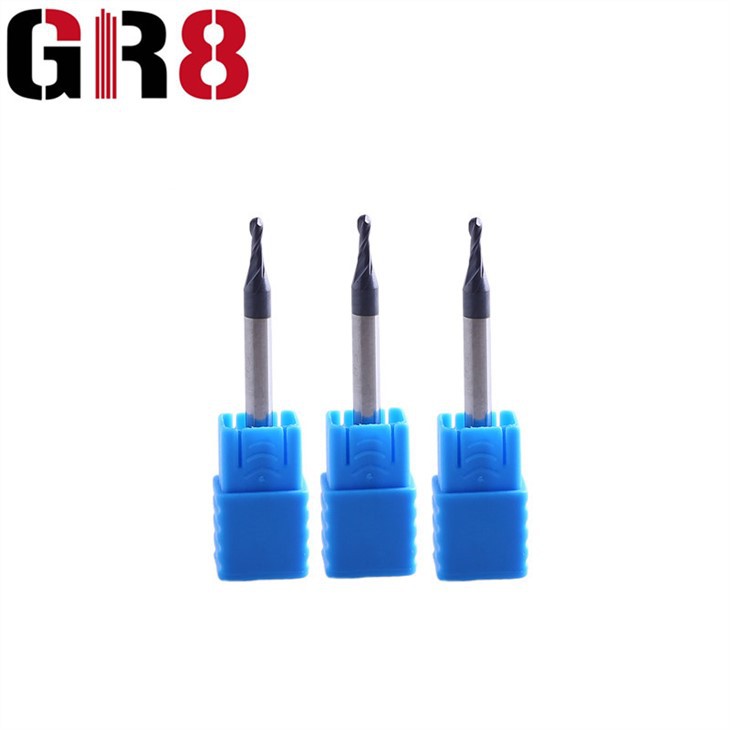

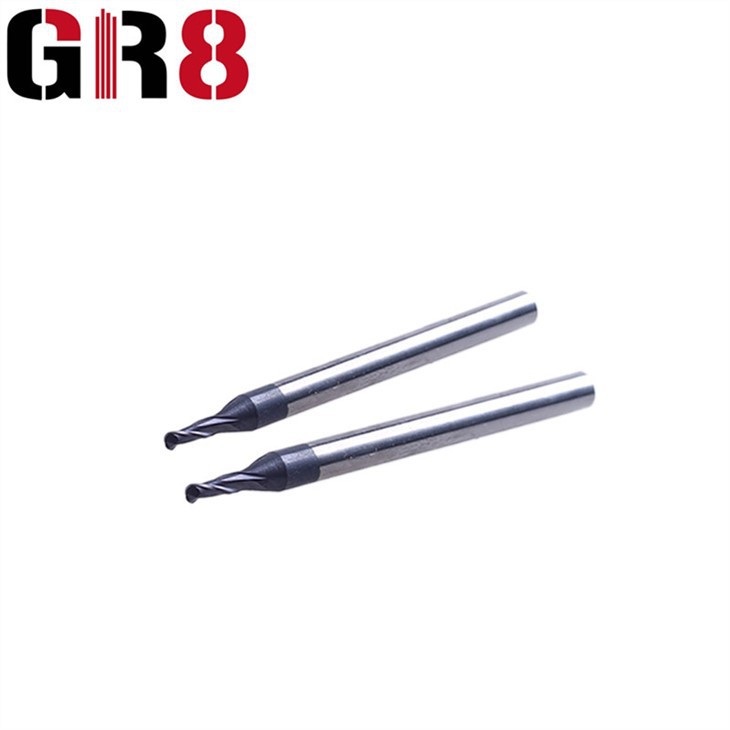

Detaljne fotografije





Glodalo mikropromjera s 2 žljeba i kuglastim vrhom	Krajnje glodalo mikro promjera s 2 žlijeba i kuglastim vrhom	Rezač od tvrdog metala mikropromjera s kuglastim vrhom i 2 žljeba





Naše prednosti



Stroga revizija ugovora uključivala je sve odjele kako bi se osigurala izvedivost svake narudžbe.

Dizajn procesa i validacija prije masovne proizvodnje.

Stroga kontrola svih sirovina i pomoćnih materijala, sve sirovine dosežu svjetsku naprednu razinu.





Ambalaža





Pitanja



1. Možete li prilagoditi za klijente?

Da, možemo prilagoditi prema vašim potrebama, imamo odjel za istraživanje i razvoj, naši dizajneri mogu izraditi dizajn za vas, a naši tehničari izrađuju prototip.



2. Koje je vrijeme prototipa:

Oko 7 dana nakon što potvrdite crtež koji smo napravili za vas.



3. Koje je vrijeme isporuke za masovnu proizvodnju?

Oko 25 dana.
